DRB II Scanner Cartridge Dumps - machen wir eine Sammlung

psykodaddy

Wolfram ACHTUNG: Die Pläne haben eine Revision bekommen, hab den originalen Beitrag aktualisiert!

psykodaddy

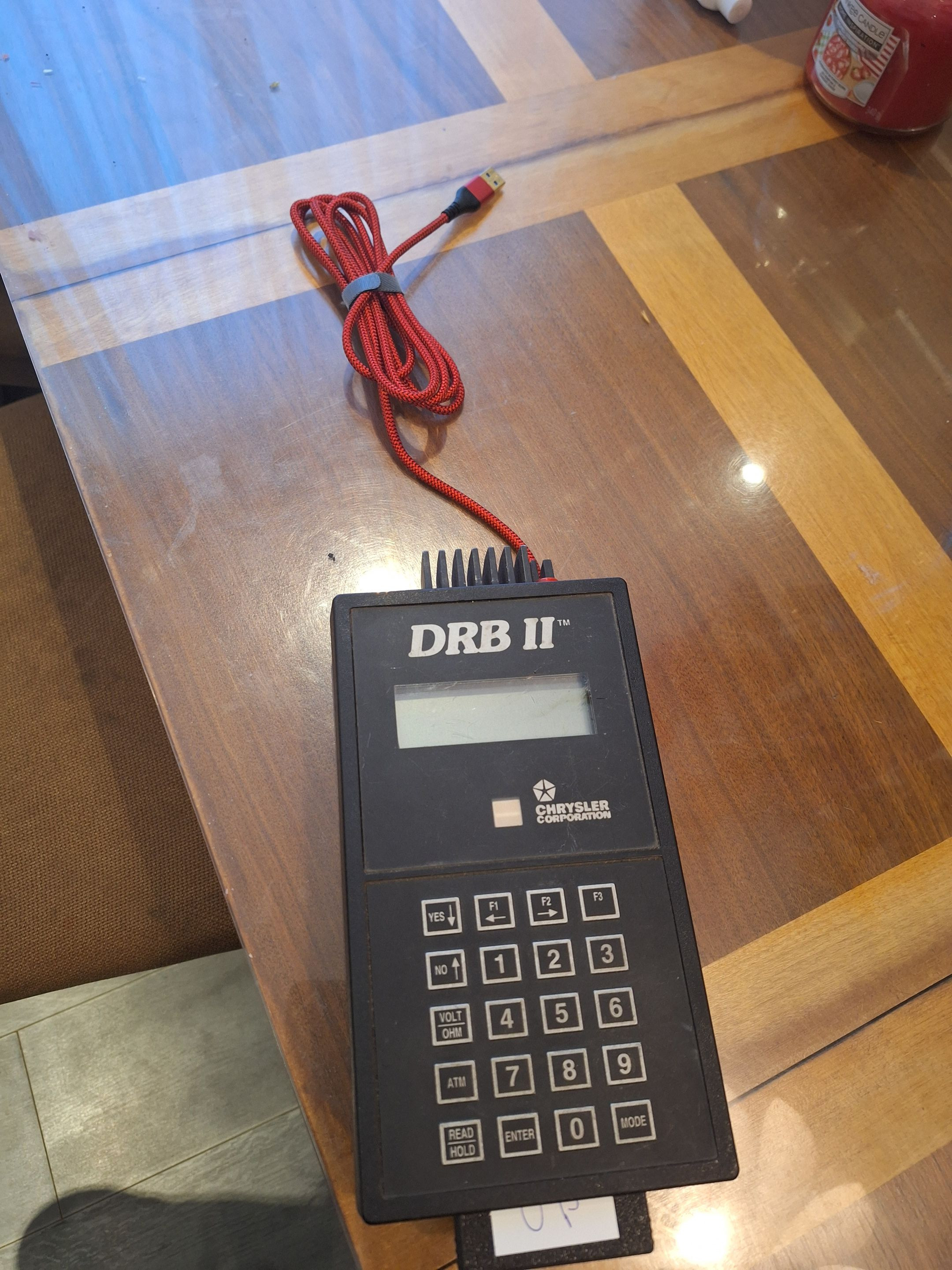

Ich habe mangels Originalkabel alles auf USB 3.0 umgeleitet. Die alten Ports sind noch da und auch angeschlossen.

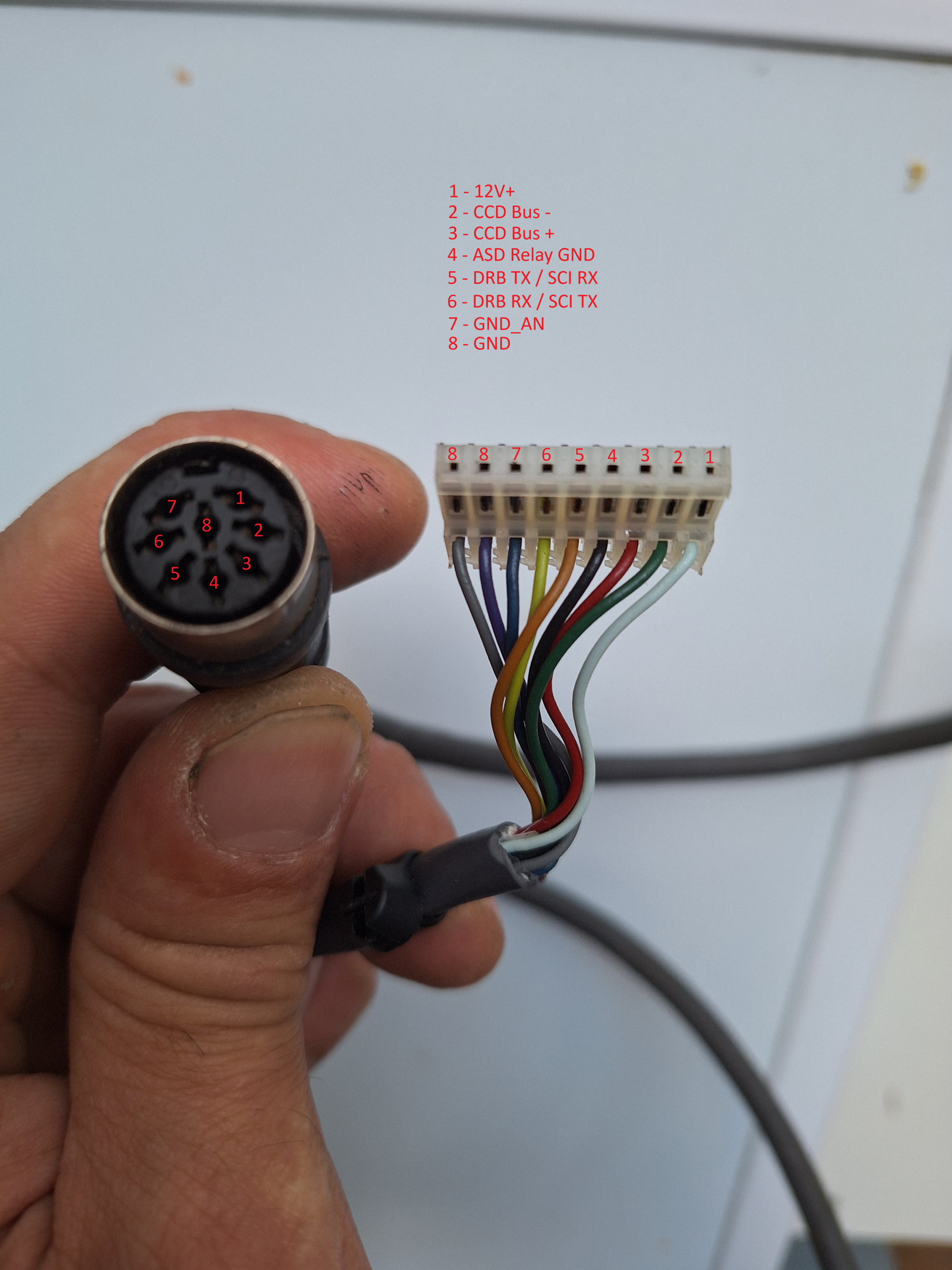

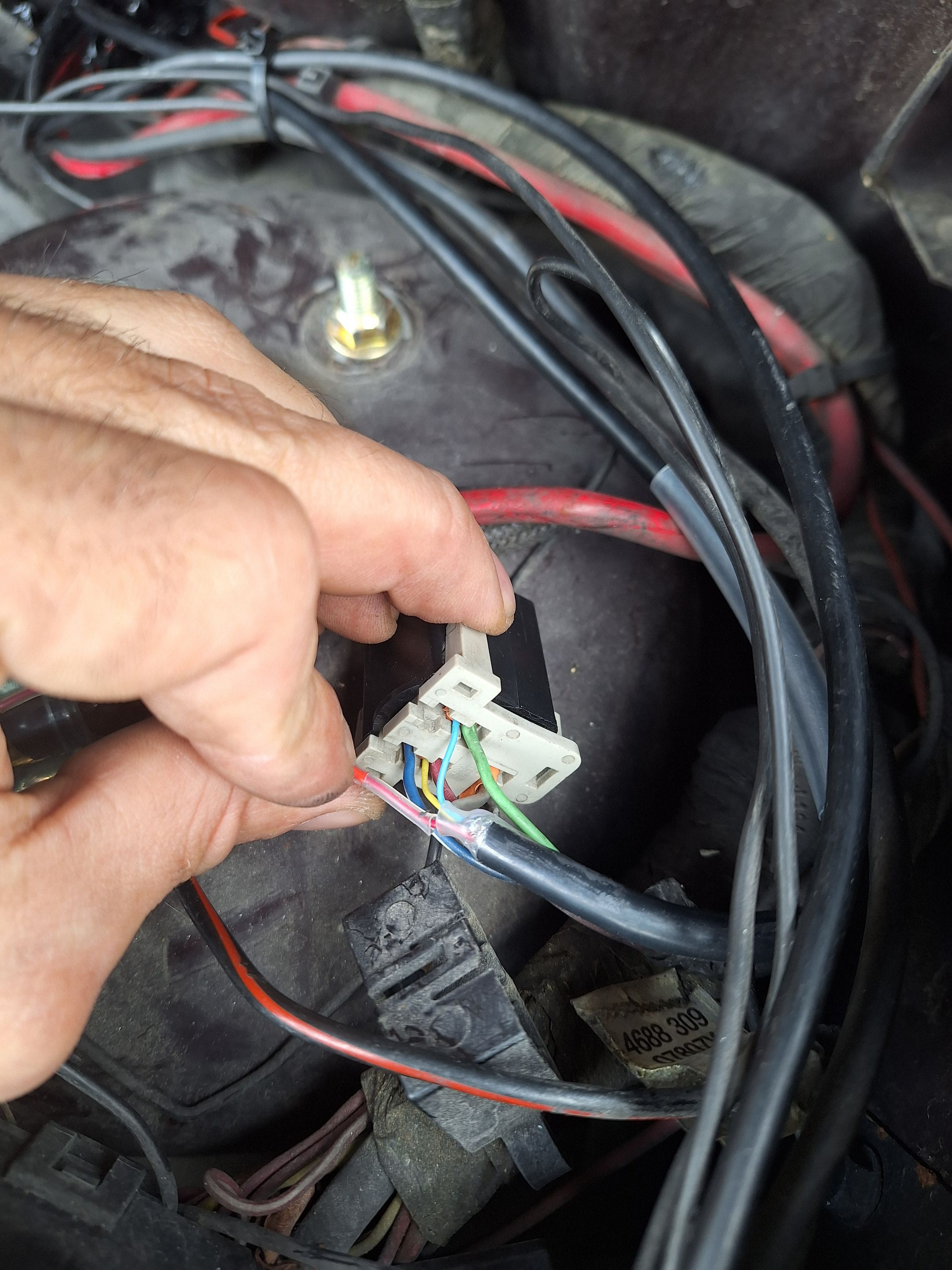

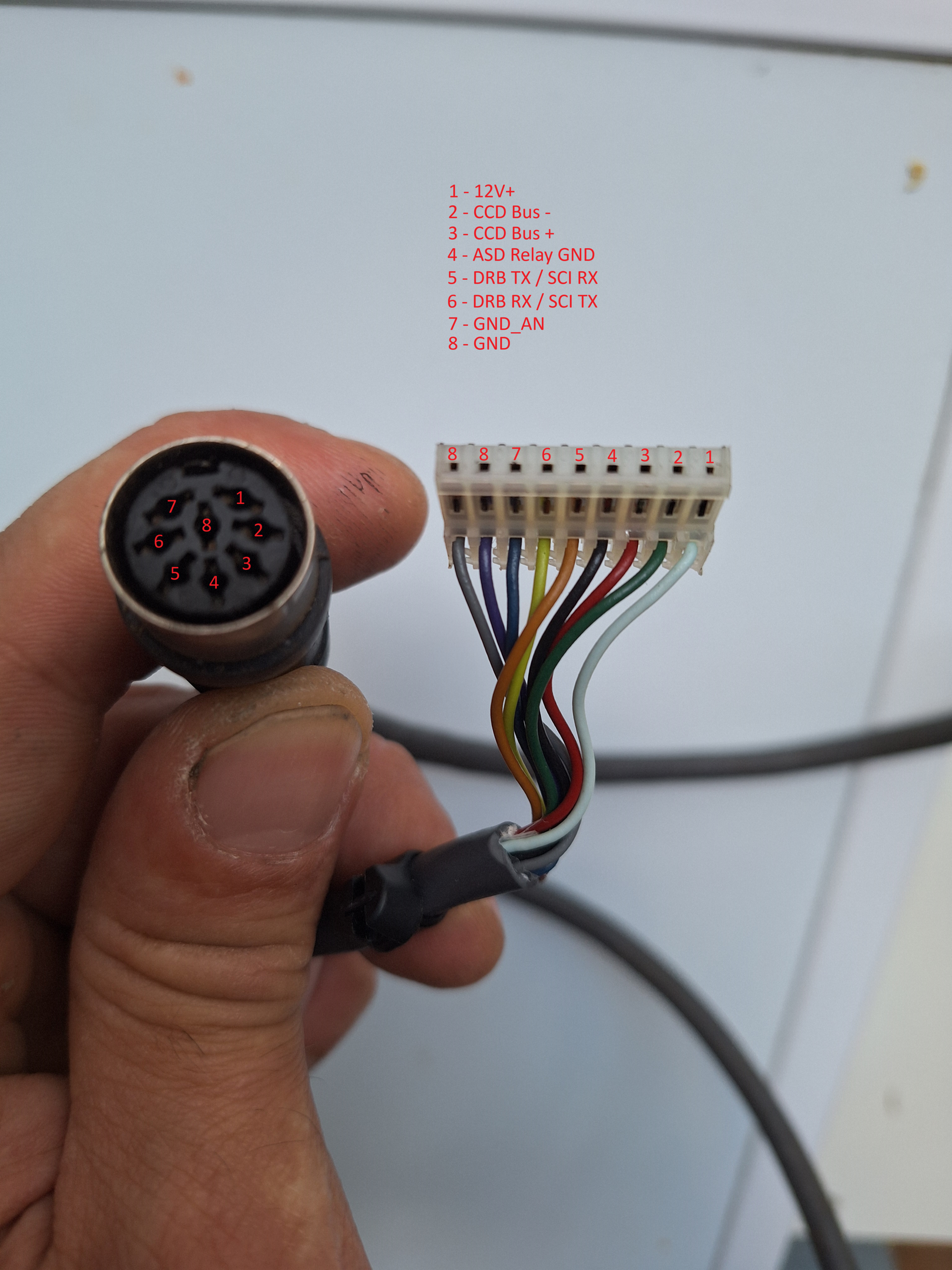

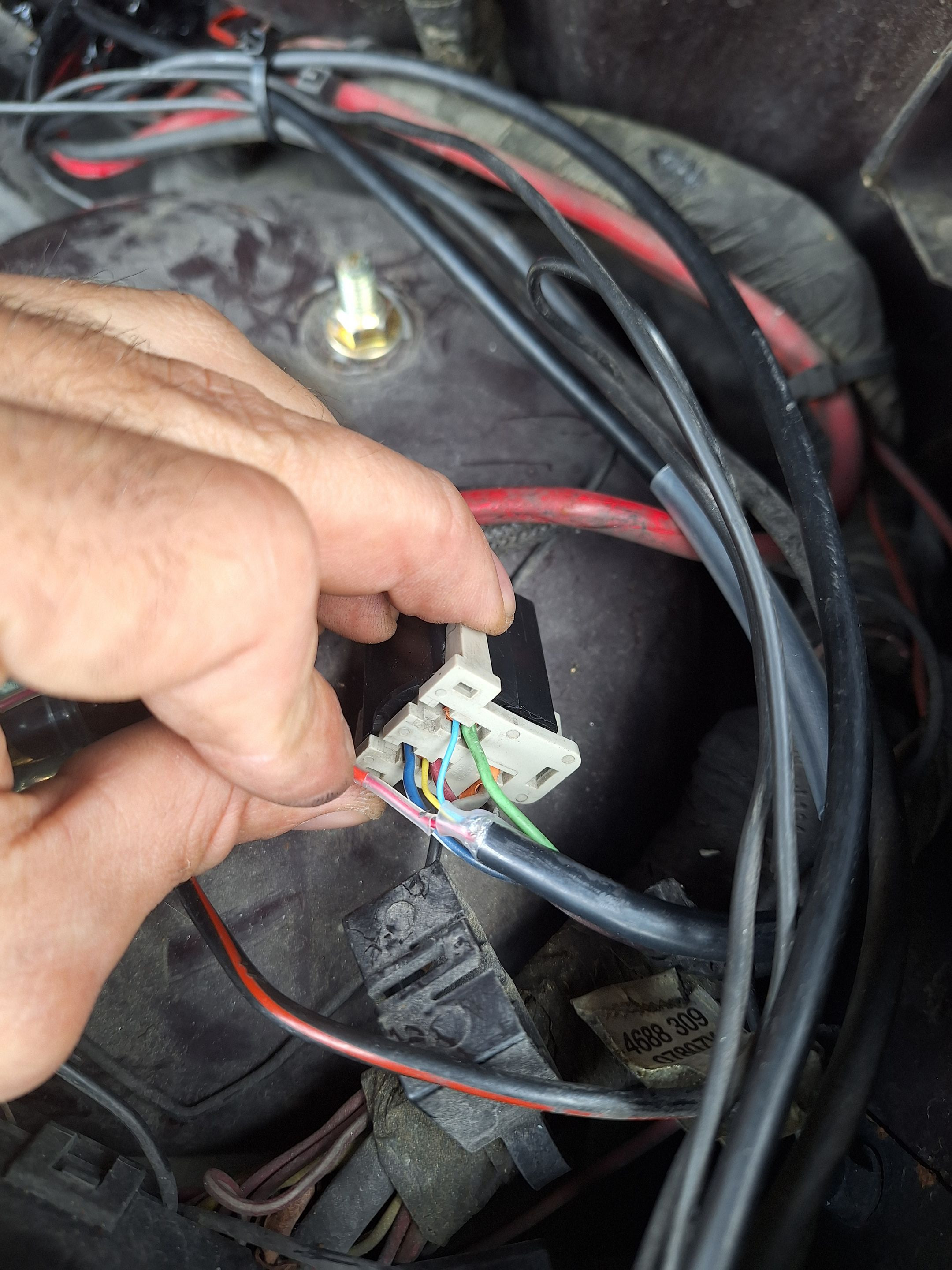

Anbei kommen meine Erkenntnisse bisher. Ich muss noch die Kabel vom Scanner testen, wenn meiner wieder zum Leben erweckt werden kann.

psykodaddy

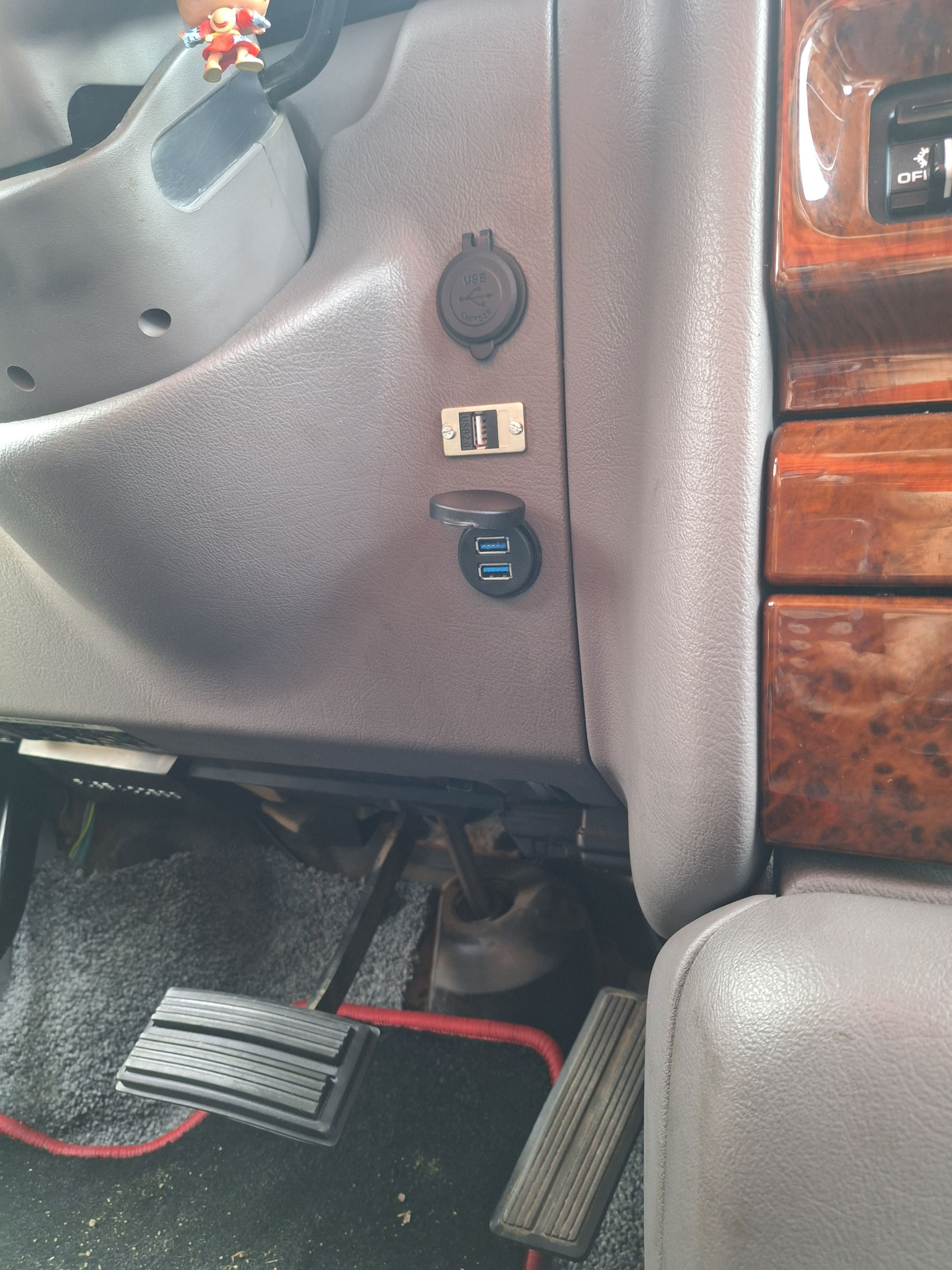

Anschlüsse von oben nach unten:

-2x 12V Versorgung

-USB 2.0 an Landi Renzo ECU (via FTDI-Adapter, FT232RL)

-USB 3.0 an SCI

-USB 3.0 an CCD

psykodaddy

Zitat von Wolfram

Ah hier scheint das herzukommen.
Da hat sich auch jemand schon Gedanken zu den Cardridges gemacht. Das macht es natürlich wesentlich einfacher
https://www.jeepforum.com/threads/drb-ii-schematic.4455657/

Genau, dass war für mich auch ein Quantensprung

Wolfram

geiles zeug

psykodaddy

Heute war der große Durchbruch!!!

Mein DRB läuft wieder, nochmal DANKE und Credits an RDC_ZJ vom jeepforum!

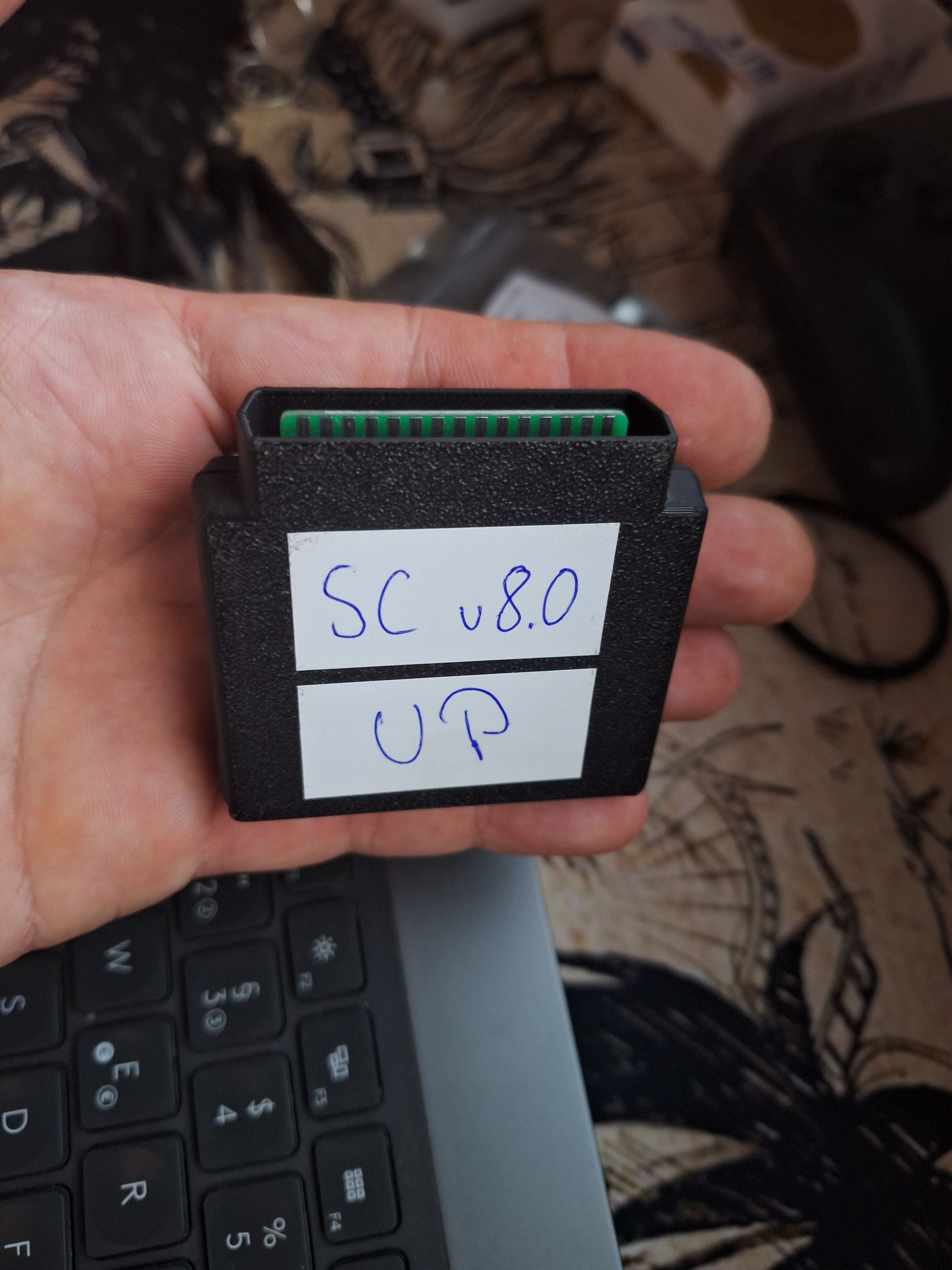

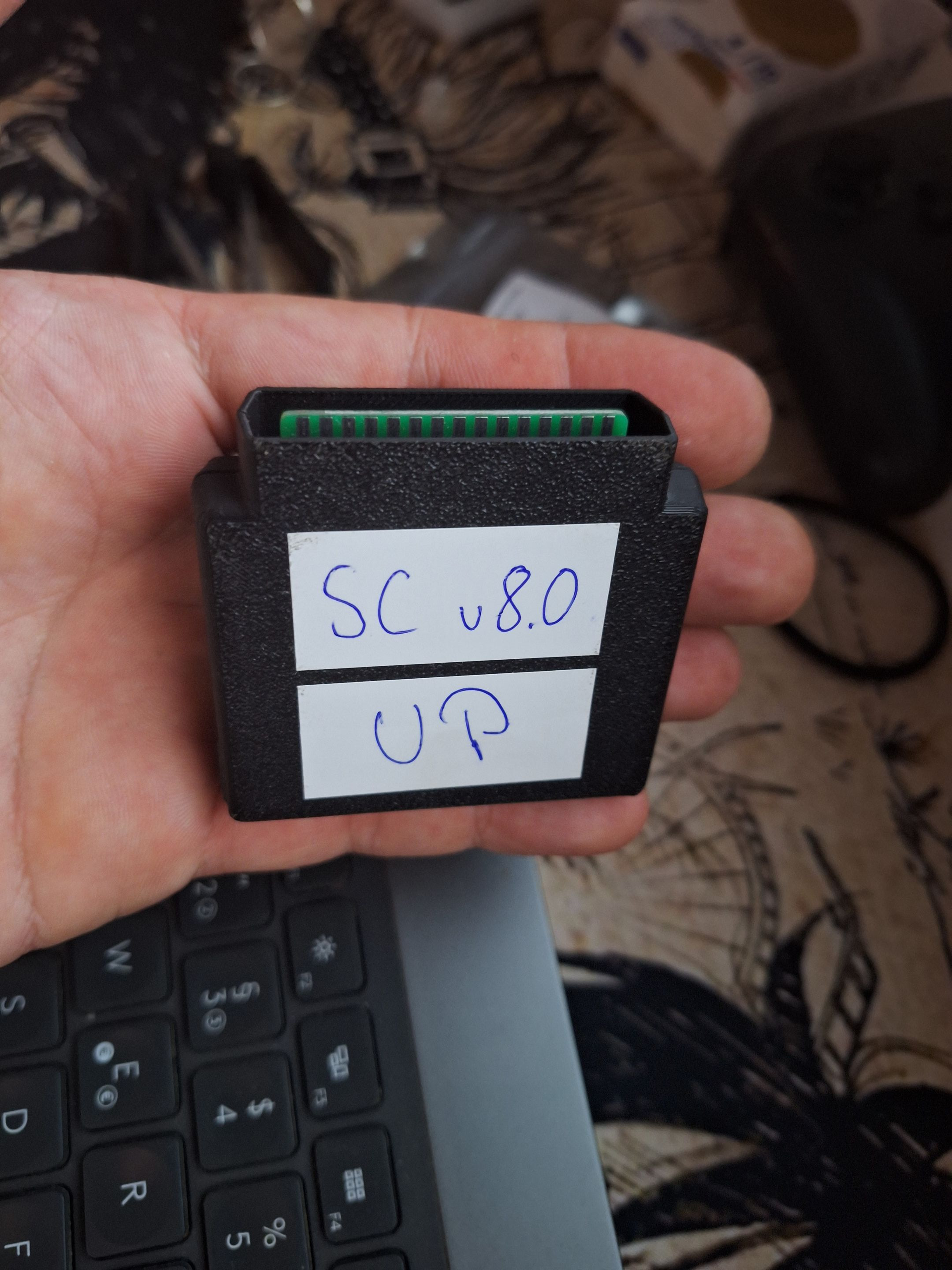

Ich kann jetzt die Super Cart v8.0 klonen 🤠

20240716_210757.mp4

1 file sent via WeTransfer, the simplest way to send your files around the world

we.tl

psykodaddy

Fürs Protokoll:

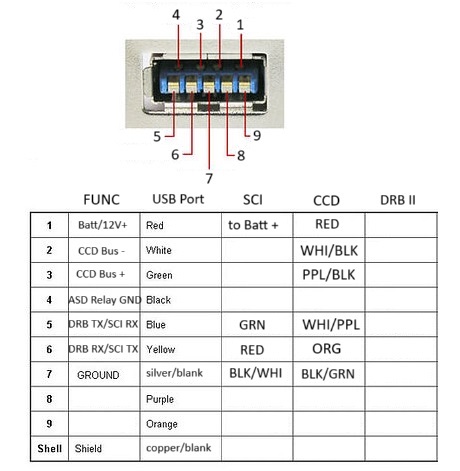

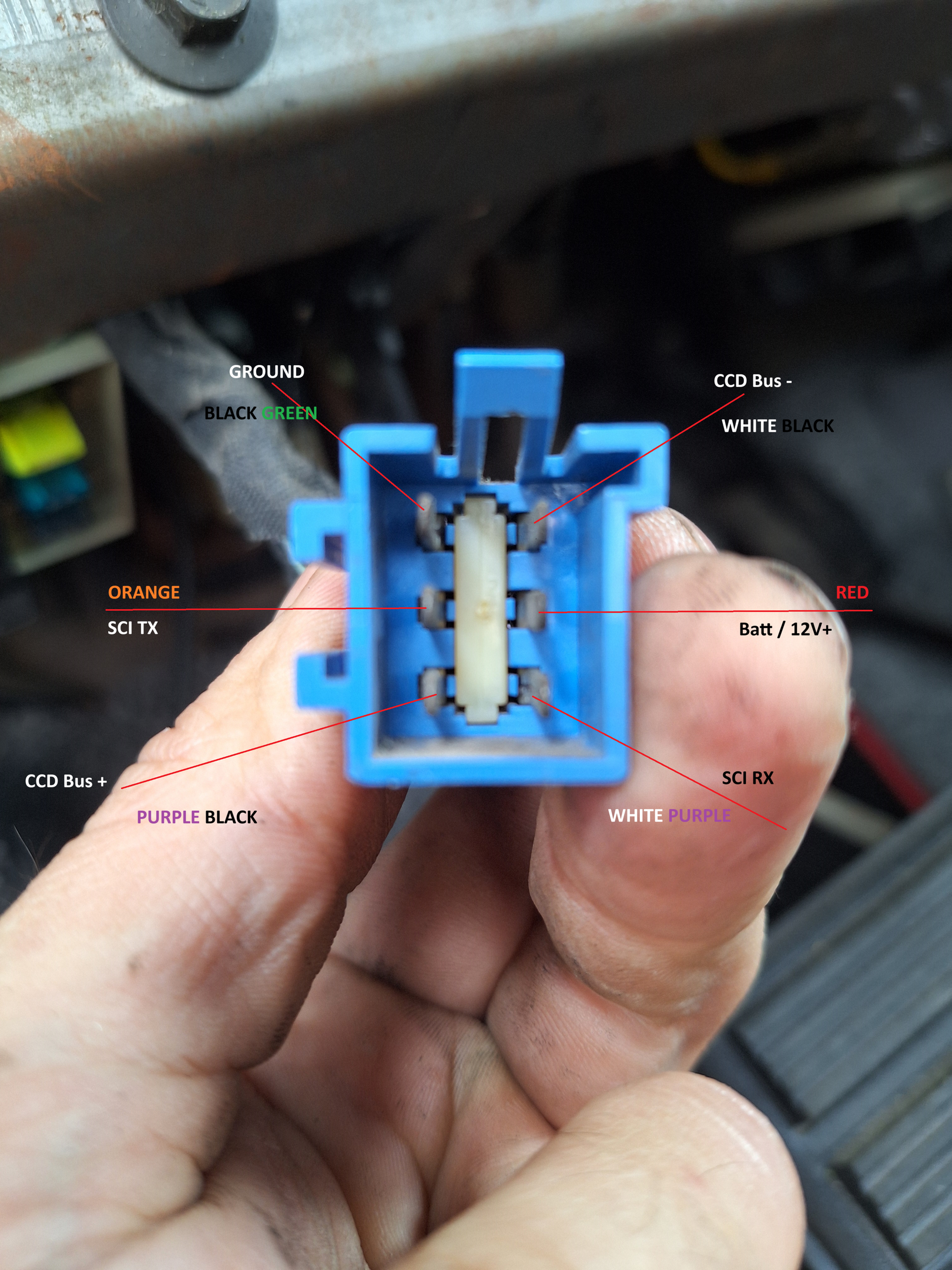

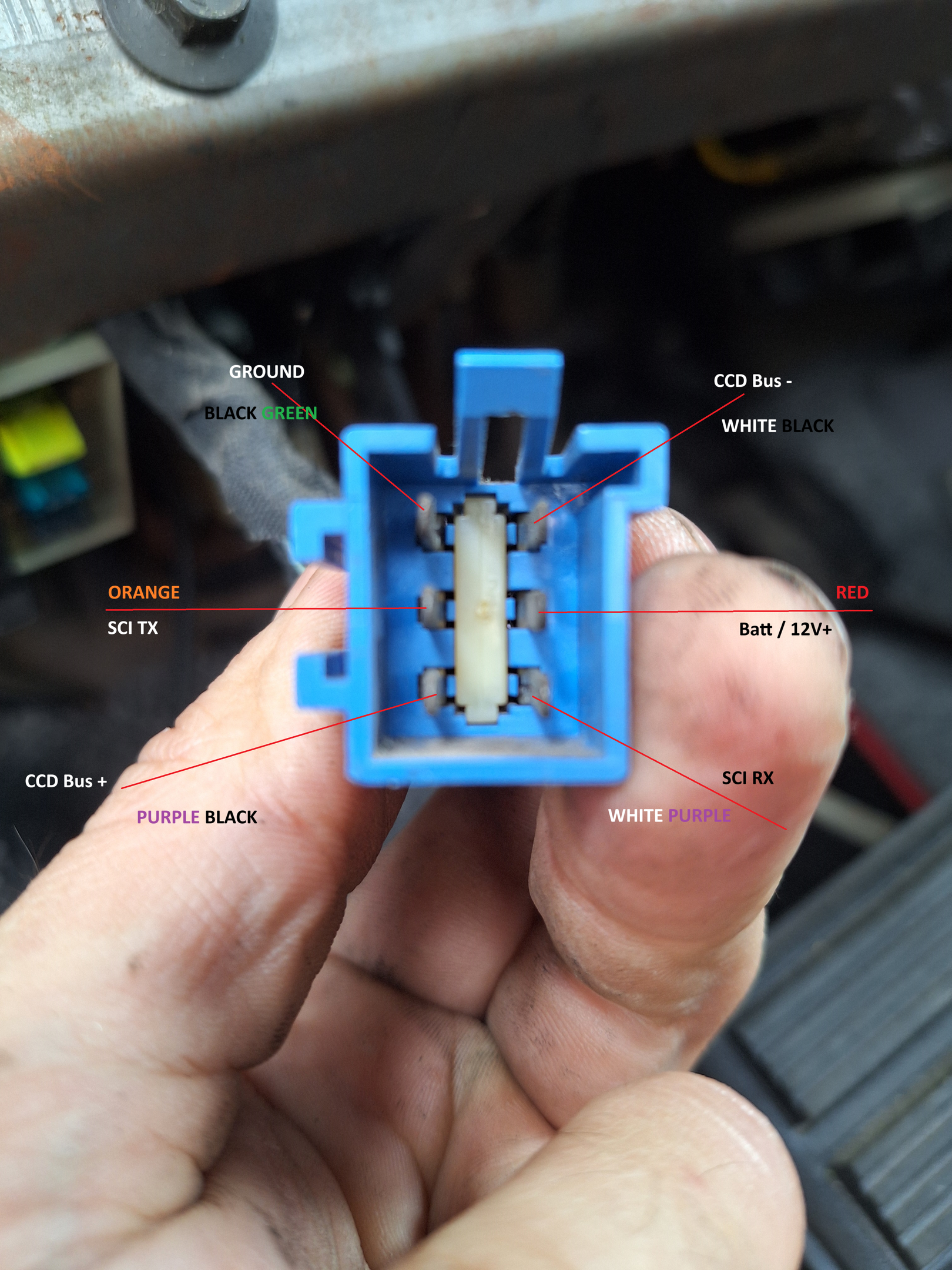

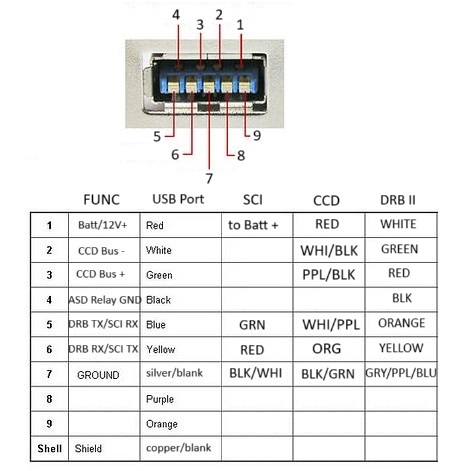

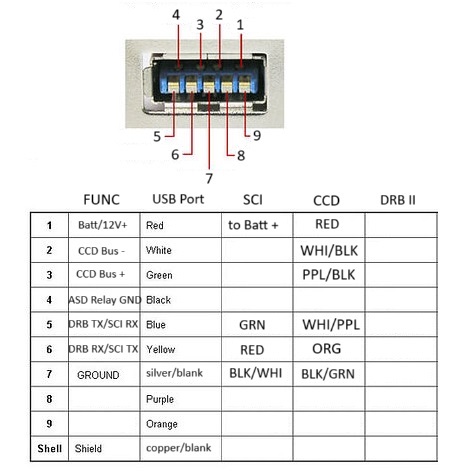

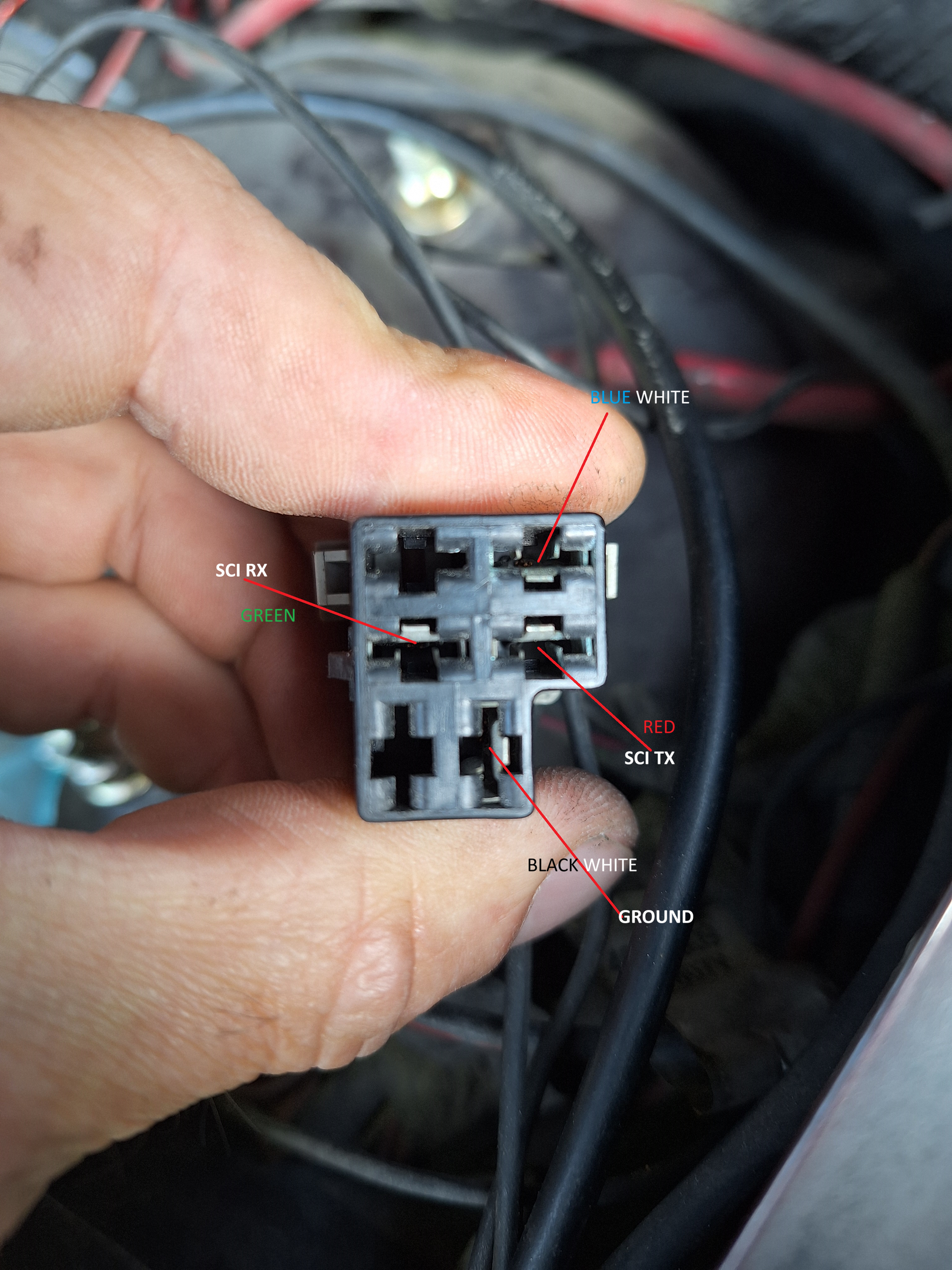

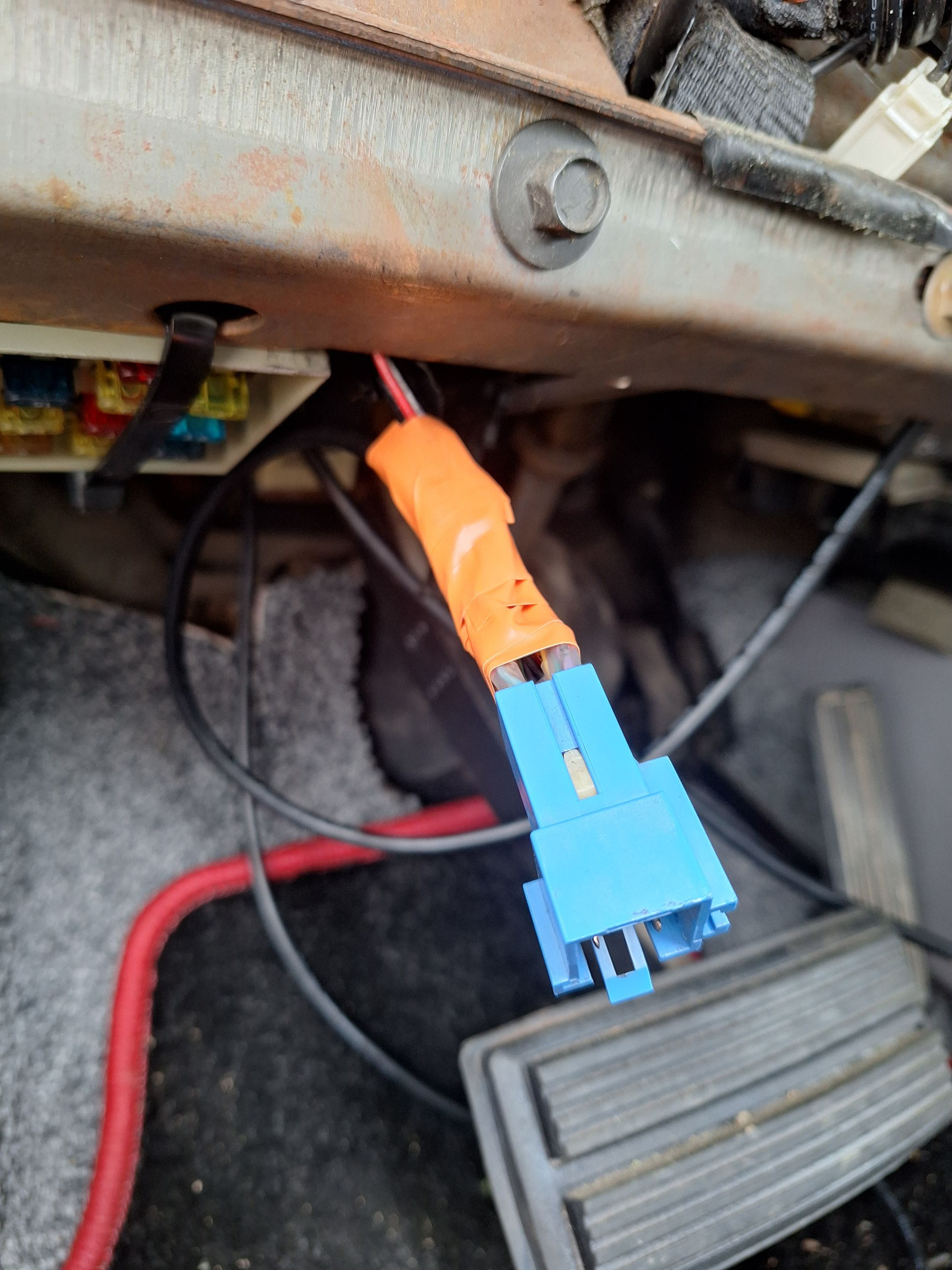

Hier sind die Anschlüsse für meine USB-Brücke.

Buataisi

Sehr toll!

psykodaddy

Im Moment habe ich noch 1-2 Carts über...wer braucht: Ich gebe sie kostenlos ab

Fleckenzwerg

Hallo Zusammen,

Ich komme zwar eigentlich von der Jeep Seite, bin aber ebenfalls am überlegen mir einen DRB II zuzulegen.

Cloned hier noch jemand die Cartridges? Und wie sind eure Erfahrungen mit dem DRB II?

Grüße

Lukas

Wolfram

Hey Grüß dich,

ich habe das mit dem clonen selber noch nicht gemacht weil ich keinen bedarf habe.

Meine Erfahrungen mit dem DRB II sind sehr gut. Ich habe auch ein DRB III, benutze das DRB II aber viel lieber.
Für unsere Karren in diesem Forum hat das DRB III auch sowieso wenig Mehrwert.

Grüße
